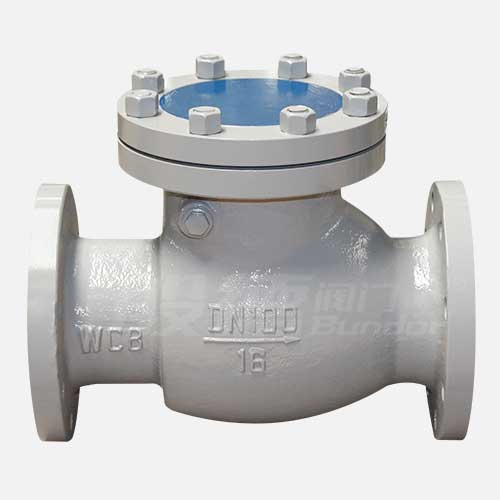

H44H-16C鑄鋼旋啟式止回閥

【產品型號】: H44H-16C

【通徑】: DN50-DN500

【公稱壓力】: 1.6-6.3Mpa

【適用溫度】: -46℃～570℃

【適用介質】: 水、蒸汽、油品等

【閥體材質】: WCB

應用領域：

市政建設水處理石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 止回閥

更新時間：2017-11-13 15:34:12

產品介紹

產品優點

精密鑄造閥體，材質達標

閥體全部為精密鑄造閥體，材質WCB達標、每批鑄件都有爐號標志，方便生產跟蹤。
閥座更耐磨

閥座cr系+堆焊507鉬，增加閥座耐磨性。
殼體符合國家標準

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測。
層層質檢

從毛坯到成品包裝出廠每個環節層層質檢。
兩年內壞一個賠兩個

般德品牌產品國內外各有太平洋保險500萬保額的品質承保（保單號：ATIJ04007120Q000006E），承保范圍29類，共1000余種產品，質保2年，兩年內壞一個賠兩個。

產品介紹

H44H鑄鋼旋啟式止回閥適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥目的是為了防止介質停止流動或倒流時，減弱水力沖擊。般德閥門生產的鑄鋼旋啟式止回閥配置：閥體/閥蓋：WCB 閥板：WCB+2Cr13 閥桿：2Cr13 閥座：Cr系不銹鋼。

產品參數

相關產品

H44H鑄鋼旋啟式止回閥參數信息

閥門執行標準	名稱	設計及制造			結構長度		試壓標準					法蘭標準
閥門執行標準	參照標準	GB/T 12236-2008			GB/T 12221-2005		GB/T 13927-2008					GB/T 9113-2010
主要零部件信息	名稱	1-閥體		2-閥座			3-閥瓣				4-閥軸			5-閥蓋
主要零部件信息	材質及說明	WCB		Cr系不銹鋼			WCB+2Cr13				2Cr13			WCB
尺寸信息	公稱尺寸		PN16～PN40	PN16			PN25			PN40			PN63
	DN	NPS（英寸）	L	ΦA	ΦB	ΦC	ΦA	ΦB	ΦC	ΦA	ΦB	ΦC	L	ΦA	ΦB	ΦC
	50	2''	230	160	125	100	160	125	100	160	125	100	300	175	135	105
	65	2 1/2''	290	180	145	120	180	145	120	180	145	120	340	200	160	130
	80	3''	310	195	160	135	195	160	135	195	160	135	380	210	170	140
	100	4''	350	215	180	155	230	190	160	230	190	160	430	250	200	168
	125	5''	400	245	210	185	270	220	188	270	220	188	500	295	240	202
	150	6''	480	280	240	210	300	250	218	300	250	218	550	340	280	240
	200	8''	550	335	295	265	360	310	278	375	320	282	650	405	345	300
	250	10''	650	405	355	320	425	370	332	445	385	345	775	470	400	352
	300	12''	750	460	410	375	485	430	390	510	450	408	900	530	460	412
	350	14''	850	520	470	435	550	490	448	570	510	465	1025	595	525	475
	400	16''	950	580	525	485	610	550	505	655	585	535	1150	670	585	525
	450	18''	1050	640	585	545	660	600	555	無此規格			無此規格
	500	20''	1150	705	650	608	730	660	610	無此規格			無此規格

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
