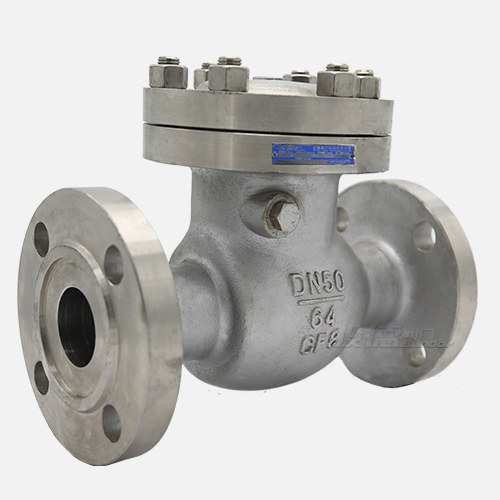

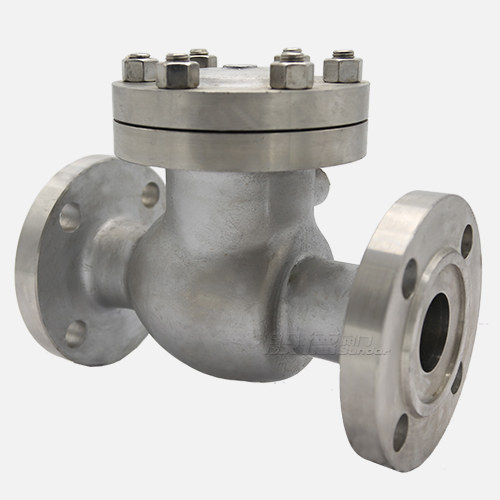

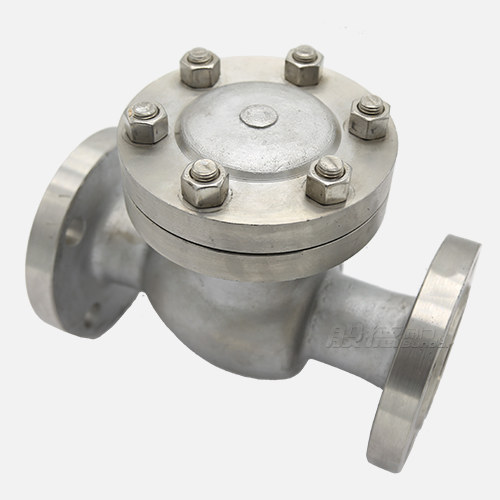

精密鑄造閥體
精密鑄造閥體，二次拋丸處理、外觀精細，無沙眼、每批鑄件都有爐號標志，方便生產跟蹤。
-
材質保化驗
所有不銹鋼材質304/316等均?；?，帶材質單。
-
重量大
同等口徑重量重于其他廠家。
-
閥體表面酸洗鈍化處理
每臺閥體表面進行酸洗鈍化處理，保持金屬光澤, 提高耐蝕性。
-
符合國家標準殼體
每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測。
-
層層質檢
從毛坯到成品包裝出廠每個環節層層質檢。
-
-
-
產品優點
產品介紹
H44W不銹鋼旋啟式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
產品參數
不銹鋼旋啟式止回閥參數信息
| 閥門執行標準 | 名稱 | 設計及制造 | 結構長度 | 試壓標準 | 法蘭標準 | |||||||||||
| 參照標準 | GB/T 12236-2008 | GB/T 12221-2005 | GB/T 13927-2008 | GB/T 9113-2010 | ||||||||||||

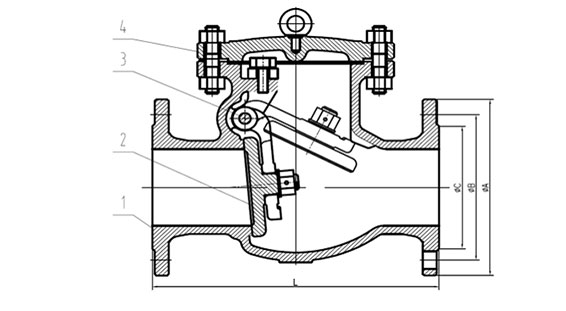

| 主要零部件信息 | 名稱 | 1-閥體 | 2-閥瓣 | 3-閥軸 | 4-閥蓋 | |||||||||||
| 材質及說明 | 304 | 304 | 304 | 304 | ||||||||||||
| 尺寸信息 | 公稱尺寸 | PN16~PN40 | PN16 | PN25 | PN40 | PN63 | ||||||||||
| DN | NPS（英寸） | L | ΦA | ΦB | ΦC | ΦA | ΦB | ΦC | ΦA | ΦB | ΦC | L | ΦA | ΦB | ΦC | |
| 40 | 1 1/2'' | 200 | 150 | 110 | 88 | 150 | 110 | 88 | 150 | 110 | 88 | — | — | — | — | |
| 50 | 2'' | 230 | 165 | 125 | 102 | 165 | 125 | 102 | 165 | 125 | 102 | 300 | 180 | 135 | 102 | |
| 65 | 2 1/2'' | 290 | 185 | 145 | 122 | 185 | 145 | 122 | 185 | 145 | 122 | 340 | 205 | 160 | 122 | |
| 80 | 3'' | 310 | 200 | 160 | 138 | 200 | 160 | 138 | 200 | 160 | 138 | 380 | 215 | 170 | 138 | |
| 100 | 4'' | 350 | 220 | 180 | 158 | 235 | 190 | 162 | 235 | 190 | 162 | 430 | 250 | 200 | 162 | |
| 125 | 5'' | 400 | 250 | 210 | 188 | 270 | 220 | 188 | 270 | 220 | 188 | 500 | 295 | 240 | 188 | |
| 150 | 6'' | 480 | 285 | 240 | 212 | 300 | 250 | 218 | 300 | 250 | 218 | 550 | 345 | 280 | 218 | |
| 200 | 8'' | 550 | 340 | 295 | 268 | 360 | 310 | 278 | 375 | 320 | 285 | 650 | 415 | 345 | 285 | |
| 250 | 10'' | 650 | 405 | 355 | 320 | 425 | 370 | 335 | 450 | 385 | 345 | 775 | 470 | 400 | 345 | |
| 300 | 12'' | 750 | 460 | 410 | 378 | 485 | 430 | 395 | 515 | 450 | 410 | 900 | 530 | 460 | 410 | |
| 350 | 14'' | 850 | 520 | 470 | 438 | 555 | 490 | 450 | 580 | 510 | 465 | 1025 | 600 | 525 | 465 | |
| 400 | 16'' | 950 | 580 | 525 | 490 | 620 | 550 | 505 | 660 | 585 | 535 | 1150 | 670 | 585 | 535 | |
| 500 | 20'' | 1150 | 715 | 650 | 610 | 730 | 660 | 615 | 755 | 670 | 615 | — | — | — | — | |
