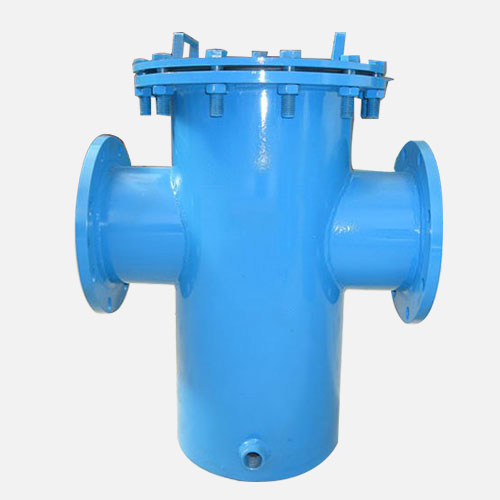

籃式過濾器SRB-16C

【產品型號】: SRB-16C

【通徑】: DN15-DN400

【公稱壓力】: PN16

【適用溫度】: 0℃～300℃

【適用介質】: 水、油、氣

【閥體材質】: 碳鋼/不銹鋼

應用領域：

化工水處理石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 過濾器

更新時間：2022-06-23 16:18:55

產品介紹

產品優點

碳素鋼主體

主體采用高品質碳素鋼，材質成分性能達標；
不銹鋼濾網

濾網采用不銹鋼304材質，耐腐蝕耐用；
焊縫牢固

焊接采用機器人自動焊接一次成型，焊縫平整牢固；
濾網數可定制

濾網目數可根據客戶需要定制；
墊片密封性好

采用柔性石墨密封墊片，耐高溫密封性好；
出廠前試壓

每臺產品出廠前均按國家標準試壓檢測。

產品介紹

籃式過濾器主要由接管、主管、濾籃、法蘭、法蘭蓋及緊固件等組成。當介質通過主管進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃，由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，使用維護極為方便。

產品參數

相關產品

名稱	設計及制造	試壓標準	法蘭標準
參照標準	SH/T 3411-2017	GB/T 13927-2008	HG/T 20592-2009

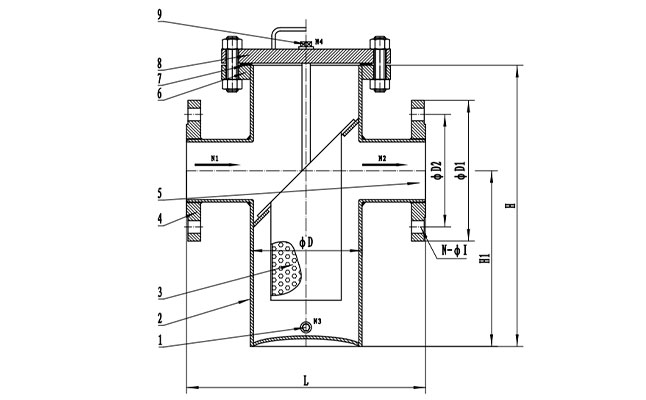

名稱	1-排污口	2-筒體	3-濾網	7-墊片
材質及說明	Q235	Q235	304	柔性石墨

DN	NPS	L	H	H1	ΦD	ΦD1	ΦD2	n-ΦI
15	1/2''	180	260	160	76	95	65	4-14
20	3/4''	180	260	160	76	105	75	4-14
25	1''	180	260	160	76	115	85	4-14
32	1 1/4''	200	270	160	76	140	100	4-18
40	1 1/2''	260	300	170	108	150	110	4-18
50	2''	260	300	170	108	165	125	4-18
65	2 1/2''	330	360	240	133	185	145	8-18
80	3''	340	400	250	159	200	160	8-18
100	4''	400	470	300	219	220	180	8-18
125	5''	480	550	360	273	250	210	8-18
150	6''	500	630	420	273	285	240	8-22
200	8''	560	780	530	325	340	295	12-22
250	10''	660	930	640	426	405	355	12-26
300	12''	750	1200	840	457	460	410	12-26
350	14''	810	1370	920	508	520	470	16-26
400	16''	900	1500	950	559	580	525	16-30

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
